Nieuwe beltdrive

Bericht door didadunlop » do sep 16, 2010 10:14 am

http://reviews.mtbr.com/interbike/new-% ... r-created/

Weet niet of ie hier al is gespot.

Deze kan er niet aflopen (of iig een stuk moeilijker). Mooie innovatie en minder geklooi met chainline denk ik.
Ga verdomme met je crossmotor op een crossbaan rijden en niet op een MTB route! Asociale klojo.

Pieter!
Berichten:209
Lid geworden op:ma apr 10, 2006 6:12 pm
Locatie:Noord-Drenthe

Bericht door Pieter! » do sep 16, 2010 11:05 pm

Ziet er leuk uit. Kettinglijn moet nog steeds heel precies zijn lijkt me, anders gaat die riem wringen. Ik heb het idee dat een ketting meer speling naar links/rechts heeft dan een riem, ketting heeft immers in elke schakel wel ietsje ruimte.

Benieuwd hoe het gaat uitpakken!

Beetje "jammer" dat kettingen een behoorlijk goed product zijn. Nadeel is dat ze vet en vuil zijn en soms roesten. Maar de voordelen: sterk, goedkoop, zelf op iedere maat te maken, te openen (!) dus geen frame-opening nodig, smal, alle bijpassende onderdelen (kransjes, kettingbladen, derailleurs) zijn leverbaar in alle prijsklassen inclusief ultra-budget.

Die carbon-riemen moeten wel duidelijk veel beter en/of veel goedkoper zijn om een behoorlijk goed product als de ketting van de markt te drukken. Goedkoper zijn ze niet (integendeel), veel beter ook nog niet. Dus op dit moment is het een moeilijk verhaal, wie weet in de toekomst? Een riem die de helft weegt van een ketting, 3 keer zo sterk is, nooit gesmeerd hoeft te worden en ook goedkoper is. Kijk, dan zou het ergens over gaan :D

Gebruikersavatar
didadunlop
Berichten:4533
Lid geworden op:vr sep 16, 2005 7:27 am

Bericht door didadunlop » vr sep 17, 2010 6:40 am

Yups helemaal mee eens.

De efficiency van een gemiddelde ketting is ook niks mis mee. Iets van 95% dacht ik. Ik weet ook niet meer waar ik dat gelezen heb..:D.
Ga verdomme met je crossmotor op een crossbaan rijden en niet op een MTB route! Asociale klojo.

marten
Berichten:973
Lid geworden op:do apr 16, 2009 8:24 pm
Locatie:Kiel Windeweer

Bericht door marten » vr sep 17, 2010 7:31 am

didadunlop schreef:Yups helemaal mee eens.

De efficiency van een gemiddelde ketting is ook niks mis mee. Iets van 95% dacht ik. Ik weet ook niet meer waar ik dat gelezen heb..:D.
de getallen varieren nogal. Je komt getallen tot 99.5 tegen, maar dat zal wel een schone singlepseed en volgas zijn.

Kyle en Berto kwamen op 92-95%, waarbij de lage waarden gelden voor de kransjes kleiner dan14 en de gekruiste versnellingen
/Marten

Gebruikersavatar
didadunlop
Berichten:4533
Lid geworden op:vr sep 16, 2005 7:27 am

Bericht door didadunlop » vr sep 17, 2010 7:45 am

Ow dan zat ik er niet ver uit de buurt..:D

Ik rij nl vaak singlespeed dus zal wel in de buurt van de 95% komen.
Ga verdomme met je crossmotor op een crossbaan rijden en niet op een MTB route! Asociale klojo.

red_vfr
Berichten:84
Lid geworden op:ma aug 23, 2010 7:29 pm
Locatie:Wognum

Bericht door red_vfr » vr sep 17, 2010 8:36 am

Het ziet er wel gelikt uit maar.

Als werktuigbouwer krijg ik toch me twijfels, als de riem volloopt met zand, wil ie als nog de riem naar buiten drukken, wat meer spanning in de riem geeft. Vooral als het wat aankoekt. Ook lijkt het me een vrij dure oplossing om de tandwielen te frezen.

Maar mooi is het wel.

Repelsteel
Berichten:55
Lid geworden op:zo jun 22, 2008 8:24 pm
Locatie:Apeldoorn

Bericht door Repelsteel » vr sep 17, 2010 9:40 pm

Als mede werktuigbouwer denk ik dat hier voor frezen is gekozen ivm beoogde productie aantallen vs voorinvesteringen.
CNC programmaatje is "te doen", bewerkinskosten zijn hoger, vaste kosten lager.
Bij grotere aantallen wordt er gekozen voor tooling die goedkopere productiemethoden mogelijk maken.
Aangezien de techniek redelijk in de kinderschoenen staat en er dus vol op geleerd en bijgeschaafd wordt zullen de fabrikanten zich niet snel commiteren aan dure tooling (matrijzen tbv smeden oid) die de terugverdientijd noodzakelijk zal uitsmeren over grotere productie (en dus afzet) aantallen.
Riemproductie/ontwikkeling is denk ik het meest "griezelig", aangezien de engineering hiervan ook tot de vaste kosten gerekend mag worden. Dit kostendeel is ook gedeeltelijk als "lesgeld" weg te zetten.

Ben eens bij een technische presentatie geweest waar specifiek riemaandrijvingen voor deze toepassingen werden behandeld. Komt allemaal erg nauwkeurig, kan je ook eigenlijk bijna niet zelf wisselen.

Mhhh... lange dag gehad... moet denk ik nog mijn "ontspannings weekend module" laden...

Repelsteel

Gebruikersavatar
Cloxxki
Berichten:1548
Lid geworden op:di feb 04, 2003 3:34 pm
Locatie:Rotterdam

Bericht door Cloxxki » za sep 18, 2010 3:19 pm

Nu nog eentje om mee te schakelen. Of zal ik die uitinden? :-)

Mathijs-
Berichten:732
Lid geworden op:za jun 14, 2008 2:26 pm

Bericht door Mathijs- » za sep 18, 2010 4:11 pm

Cloxxki schreef:Nu nog eentje om mee te schakelen. Of zal ik die uitinden? :-)
rohloff naaf ;).
Bij Nicolai zitten ook een paar gasten van gates universal transmissions, toevallig ook 1 die naast me zit haha. Worden spacers gebruikt van een millimeter, dus ja het komt nogal precies.
Heel veel van gates word geproduceerd bij nicolai totdat het zo door ontwikkelt is en dan gaat het naar taiwan.
Nicolai Helius AM - 2011
Giant Bowery '72 - 2011

Gebruikersavatar
JJ
Forumbeheerder
Berichten:7298
Lid geworden op:di jan 08, 2002 4:43 pm
Locatie:Bunschoten
Contacteer:

Bericht door JJ » za sep 18, 2010 7:43 pm

Blijft bij deze nieuwste generatie riemen de frame stijfheid net zo belangrijk?

JJ
Justpedal Bikeshop: Your alternative bikeshop!

Pieter!
Berichten:209
Lid geworden op:ma apr 10, 2006 6:12 pm
Locatie:Noord-Drenthe

Bericht door Pieter! » zo sep 19, 2010 3:17 pm

@ JJ, waarom is dat zo, bij de riemen die er nu zijn?

Heeft het er mee te maken dat de spanning van de riem altijd gelijk moet zijn? Of is het de uitlijning (ik kan het woord 'kettinglijn' natuurlijk niet gebruiken :lol:) die heel constant moet blijven?

Trouwens, op Harley Davidsons zit toch ook zo'n riem? Hoe lossen die het op, zo'n motor geeft veel kracht, ook op het frame toch?

(nieuwsgierigheid)

Gebruikersavatar
didadunlop
Berichten:4533
Lid geworden op:vr sep 16, 2005 7:27 am

Bericht door didadunlop » zo sep 19, 2010 4:38 pm

Volgens mij zijn de pulleys die op een harley gebruikt worden aan beide zijden voorzien van een opstaande rand. Daar kan de riem dus niet uitlopen.

De eerste generatie gates gebruikten pulleys die aan een zijde open waren. Daar kan de riem dus makkelijk vanaf lopen. Dat tesamen met frame flex van lichte buisjes was volgens mij een van de redenen.

Het gewicht is bij een Harley natuurlijk iets wat niet direct op de eerste plaats komt. Dus zal het subframe van de achtervering wel lekker oversize zijn.
Ga verdomme met je crossmotor op een crossbaan rijden en niet op een MTB route! Asociale klojo.

marten
Berichten:973
Lid geworden op:do apr 16, 2009 8:24 pm
Locatie:Kiel Windeweer

Bericht door marten » zo sep 19, 2010 6:05 pm

didadunlop schreef:Volgens mij zijn de pulleys die op een harley gebruikt worden aan beide zijden voorzien van een opstaande rand. Daar kan de riem dus niet uitlopen.

De eerste generatie gates gebruikten pulleys die aan een zijde open waren. Daar kan de riem dus makkelijk vanaf lopen. Dat tesamen met frame flex van lichte buisjes was volgens mij een van de redenen.

Het gewicht is bij een Harley natuurlijk iets wat niet direct op de eerste plaats komt. Dus zal het subframe van de achtervering wel lekker oversize zijn.
Bij een motorfiets ga je van klein naar groot, dat is een gunstiger belastinggeval dan andersom. De tandwielen bij een Harley zijn een stuk groter, de riem een stuk breder en het koppel 4-5 x (?) zo groot?

Bij het springen valt de riem niet uit de schijven, hij springt gewoon een of meer tanden over. Dat doet de riem als die door gaat hangen. Onbelast staat die wel redelijk strak, maar als het frame verbuigt, stuikt en tordeert, de riem rekt en de achternaaf en de bracketas etc ook nog meegeven haakt de onbelaste kant van de riem bij het inlopen op de riemschijf uit
/Marten

Gebruikersavatar
Frank Z
Berichten:328
Lid geworden op:do jan 25, 2007 11:08 pm
Locatie:043

Bericht door Frank Z » ma sep 20, 2010 11:25 am

Mijn Buell heeft op de 'buiten'zijde van de wielpully geen opstaande rand. Het is een beproefd systeem, ws om de door Marten genoemde redenen. Ik moet zeggen dat het riemensysteem mij persoonlijk niet trekt: kettingen gaan al 100+ jaar mee... Mss ben ik conservatief! :| PS Het systeem van Schlumpf vind ik mooier.

Gebruikersavatar
DeKerfs
Berichten:7014
Lid geworden op:ma okt 29, 2001 3:13 pm

Bericht door DeKerfs » ma sep 20, 2010 12:26 pm

marten schreef:Bij een motorfiets ga je van klein naar groot, dat is een gunstiger belastinggeval dan andersom. De tandwielen bij een Harley zijn een stuk groter, de riem een stuk breder en het koppel 4-5 x (?) zo groot?
Vermogen? Ja. Koppel? Nee. Sterker nog, koppel bij een fietser is nog hoger dan dat van een gemiddelde motorfiets.

marten
Berichten:973
Lid geworden op:do apr 16, 2009 8:24 pm
Locatie:Kiel Windeweer

Bericht door marten » ma sep 20, 2010 12:42 pm

DeKerfs schreef:
marten schreef:Bij een motorfiets ga je van klein naar groot, dat is een gunstiger belastinggeval dan andersom. De tandwielen bij een Harley zijn een stuk groter, de riem een stuk breder en het koppel 4-5 x (?) zo groot?
Vermogen? Ja. Koppel? Nee. Sterker nog, koppel bij een fietser is nog hoger dan dat van een gemiddelde motorfiets.
Bij een Harley is het een secundaire aandrijving, en in de eerste 'versnelling' zit vast nog wel een reductie tussen
/Marten

Gebruikersavatar
DeKerfs
Berichten:7014
Lid geworden op:ma okt 29, 2001 3:13 pm

Bericht door DeKerfs » ma sep 20, 2010 1:59 pm

marten schreef:
DeKerfs schreef:
marten schreef:Bij een motorfiets ga je van klein naar groot, dat is een gunstiger belastinggeval dan andersom. De tandwielen bij een Harley zijn een stuk groter, de riem een stuk breder en het koppel 4-5 x (?) zo groot?
Vermogen? Ja. Koppel? Nee. Sterker nog, koppel bij een fietser is nog hoger dan dat van een gemiddelde motorfiets.
Bij een Harley is het een secundaire aandrijving, en in de eerste 'versnelling' zit vast nog wel een reductie tussen
Daar heb je gelijk in inderdaad.

TF
Berichten:814
Lid geworden op:vr mar 11, 2005 8:45 pm

Bericht door TF » ma sep 20, 2010 6:34 pm

Ik ben ook errug benieuwd naar deze nieuwe variant.. aangezien er voor de oude versie net even iets teveel koppel in dat gare lijf van me zit.

Gelukkig heb ik mn versnellingspook niet pijn gedaan met dat incidentje op dat ene heuveltje van NKSS :D
If you're a gangster... what are you doing in show business?

Gebruikersavatar
didadunlop
Berichten:4533
Lid geworden op:vr sep 16, 2005 7:27 am

Bericht door didadunlop » do okt 28, 2010 10:30 am

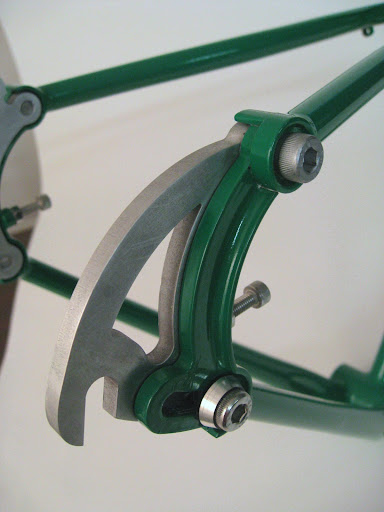

En de mooiste split in de seatstays die ik to nu toe heb gezien:

Afbeelding
Ga verdomme met je crossmotor op een crossbaan rijden en niet op een MTB route! Asociale klojo.

Gebruikersavatar
cyberhawk
Berichten:3917
Lid geworden op:wo jan 03, 2007 9:16 am
Locatie:het leed dat dordrecht heet
Contacteer:

Bericht door cyberhawk » do okt 28, 2010 10:33 am

didadunlop schreef:En de mooiste split in de seatstays die ik to nu toe heb gezien:

Afbeelding
eehhm dude.. die is niet split.. of ben ik nu scheel :oops:

Gebruikersavatar
didadunlop
Berichten:4533
Lid geworden op:vr sep 16, 2005 7:27 am

Bericht door didadunlop » do okt 28, 2010 10:46 am

Jah die is wel gesplit. Ik moest ook twee keer kijken voordat ik het snapte.

Hint: Het zijn drie delen en geen twee delen.

Als ik ooit een frame in de US laat bouwen dan staat Black Cat wel hoog op mijn lijstje.
Ga verdomme met je crossmotor op een crossbaan rijden en niet op een MTB route! Asociale klojo.

Gebruikersavatar
sneeuwpop
Berichten:1845
Lid geworden op:di jun 13, 2006 9:24 pm
Locatie:GRUNN

Bericht door sneeuwpop » do okt 28, 2010 11:14 am

didadunlop schreef:Hint: Het zijn drie delen en geen twee delen.
Laten we het nog iets makkelijker maken ;)
“Its amazing how the World begins to change through the eyes of a cup of coffee!!â€￾

Gebruikersavatar
cyberhawk
Berichten:3917
Lid geworden op:wo jan 03, 2007 9:16 am
Locatie:het leed dat dordrecht heet
Contacteer:

Bericht door cyberhawk » do okt 28, 2010 11:36 am

ahh

het bovenste oogje is gesplit..

is dat stevig genoeg.? zo dun ? of is dit geen MTB frame? ??
